      滚筒烘干机

      卧式回转滚筒烘干机主要适用于颗粒状物料、粉状物料、有粘结性质物料等,广泛适用于冶金、建材、食品、轻工、化工、煤炭、医药等产业中。

      卧式回转滚筒烘干机主要以煤为热源,也可以使用煤气、天然气、生物质颗粒等燃料作为热源使用。我厂根据用户使用不同的燃料,设计相应热源装置与烘干机配套使用。

      电话:4007-166-588
         15136199886(微信同号)

          “与您相遇,绝非偶然”,非常感谢您能在互联网浩瀚的信息中点击进入“百信”网站,如果能为您提供【滚筒烘干机】方面的技术服务,将是百信人的荣幸!匠心专注,品质铸造品牌;接下来您将看到的是百信滚筒烘干机技术为您准备的滚筒烘干机的技术信息,希望对您的选择能有帮助!

      滚筒烘干机介绍

        卧式回转滚筒烘干机主要适用于颗粒状物料、粉状物料、有粘结性质物料等,广泛适用于冶金、建材、食品、轻工、化工、煤炭、医药等产业中。

        卧式回转滚筒烘干机主要以煤为热源,也可以使用煤气、天然气、生物质颗粒等燃料作为热源使用。我厂根据用户使用不同的燃料,设计相应热源装置与烘干机配套使用。


      滚筒烘干机特点

        1、卧式滚筒烘干机抗过载能力强、处理量大、燃料消耗少、干燥成本低;

        2、采用顺流干燥方式,烟气与湿物料同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低、热效率高;

        3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;

        4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连接、不均匀和返料等现象,降低了除尘系统的负荷;

        5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;

        6、烘干机实现了“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠;

        7、烘干机采用“调心式托轮装置”,使托轮和滚筒的配合永远呈线性接触,从而大大降低了磨损和动力损耗;

        8、可根据用户要求控制产品粒度和水分。


      滚筒烘干机结构原理

        结构:卧式回转滚筒烘干由1.筒体;2.辊圈垫块;3.辊圈;4.包箍;5.电动机;6.联轴器;7.减速机;8.小齿轮;9.轴承盒;10.弹簧板;11.大齿圈;12.主动轴;13.托辊轴;14.托辊;15.轴承;16.托辊底座;17.传动底座;18.导料板;19.扬料板等部分组成

        另外可根据用户需求设计煤气发生炉、燃料室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

      回转滚筒烘干机结构图

      卧式回转滚筒烘干机工作原理:

        干燥的湿物料由皮带输送机或斗式提升机送到烘干机进料口,物料通过进料装置的溜槽从较高一端进入烘干机,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动,物料受重力的作用下运行到较低的一端。 在烘干机筒体内壁上装有扬料板,扬料板将物料抄起又洒下,使物料与热气流充分接触,提高干燥速率并促进物料前进,物料在筒体内前进的过程中,直接或间接得到了载热体给热,使湿物料得以干燥,然后在出料端经皮带输送机或螺旋输送机送出。

        载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。


      滚筒烘干机生产线安装现场

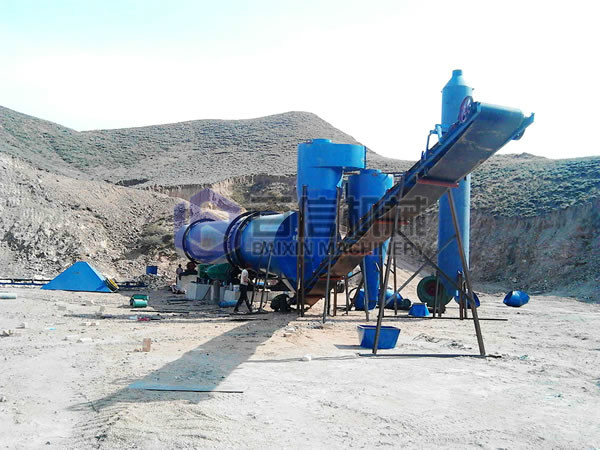

      内蒙古包头煤泥烘干机安装现场​


      滚筒烘干机技术参数

      型号 滚筒直径
      (Φmm)
      滚筒长度
      (m)
      主减速机 转速
      (r/min)
      生产能力
      (T/h)
      功率
      (kw)
      容积
      (m3)
      重量
      (kg)
      型号 速比
      Φ0.6x8 Φ600 8 JZQ350-16-Ⅰ   8 0.5-1.5 3 2.26 5.1
      Φ0.8x10 Φ800 10 JZQ450-16-Ⅱ   7.2 0.8-2.2 4 5.02 6.9
      Φ1.0x10 Φ1000 10 JZQ450-16-Ⅱ   6.73 1-3.8 5.5 7.85 7.5
      Φ1.2x12 Φ1200 12 ZL50-16-Ⅰ   5.8 1.8-5.5 11 13.31 13.8
      Φ1.5x12 Φ1500 12 JZQ500-Ⅲ-2F 16.46 4.8 4-9 15 21.2 22.3
      Φ1.5x15 Φ1500 15 ZQ50-16Ⅱ-2 16.46 4.8 4-10 18.5 26.5 28.8
      Φ1.8x14 Φ1800 14 JZQ650-Ⅲ 18.84 3.2 6-12 30 48.22 39.8
      Φ2.2x12 Φ2200 12 JZQ650-Ⅲ 31.5 3 10-20 30 45.6 40.5
      Φ2.2x14 Φ2200 14 JZQ750-Ⅲ 31.5 3 10-22 37 53.2 48.3
      Φ2.2x16 Φ2200 16 JZQ750-Ⅲ 31.5 3 10-23 37 60.1 51
      Φ2.2x18 Φ2200 18 JZQ750-Ⅲ 31.5 3 10-25 37 70.43 53.3
      Φ2.4x14 Φ2400 14 ZL850-13-Ⅰ 27.16 2.83 20-43 45 63.3 61.5
      Φ2.4x18 Φ2400 18 ZL85-13-Ⅰ 27.16 2.83 20-40 45 81.4 68.6
      Φ2.4x20 Φ2400 20 ZL85-13-Ⅰ 27.16 2.83 20-40 45 90.43 78.4
      Φ2.8x24 Φ2800 24 ZL100-16-Ⅰ 31.5 2.59 20-45 55 147.8 97
      Φ3.0x20 Φ3000 20 ZL100-16-Ⅰ 41.54 2.6 25-48 55 141.3 102
      Φ3.0x25 Φ3000 25 ZL100-16-Ⅰ 41.54 2.6 25-48 75 176.7 110
      Φ3.2x25 Φ3200 25 ZLH115 41.54 2.1 30-55 110 201 148

          注:产量比重以1为标准,以上为理论数据,生产时需按照实际情况为准。






           尽匠心致敬初心,用专注成就敬业!如何让百信【滚筒烘干机】质量稳定可靠,创造更大客户价值,为社会提供更放心的产品,才是百信人致力追求的方向!只争朝夕 不负韶华!  百信人愿与您携手共筑中国梦,顺祝商祺!
